軟磁合金 1J79

一、1J79材料簡介

1J79是一種高飽和磁感應軟磁鐵鎳合金，也稱為坡莫合金，對應牌號為Ni79Mo4、E11c、malloy、坡莫合金、79HM。

1J79含79-80%的鎳合金具有高的初始磁導率以及最大磁導率及低的矯頑力，1J79飽和磁感應強度大于0.75T，初始磁導率大于25mH/m,最大磁導率大于125mH/m,矯頑力小于2.4A/m。1J79是一個鎳-鐵磁性合金，具有大約80％的鎳和鐵含量的20％。除了高磁導率外，其其他磁性能都較低矯頑力、接近零的磁致伸縮和顯著的各向異性磁阻。低磁致伸縮對于工業應用至關重要，使其可用于薄膜中，否則可變應力會導致磁性能發生巨大的變化。根據外加磁場的強度和方向，坡莫合金的電阻率可以變化多達 5% 。

1J79具有面心立方晶體結構，在鎳濃度為 80% 附近，晶格常數約為 0.355 nm。

二、 1J79化學成分

合金	%	化學成分%
合金	%	P	S	Ni	Mo	Cu	C	Mn	Si	Fe
1J79	最小	-	-	78.5	3.8	-	-	0.60	0.30	余量
1J79	最大	0.020	0.020	80.5	4.1	0.20	0.03	1.10	0.50	余量

三、1J79物理性能

力學性能：

密度	8.6 g/cm3
熔點	1397-1427 ℃

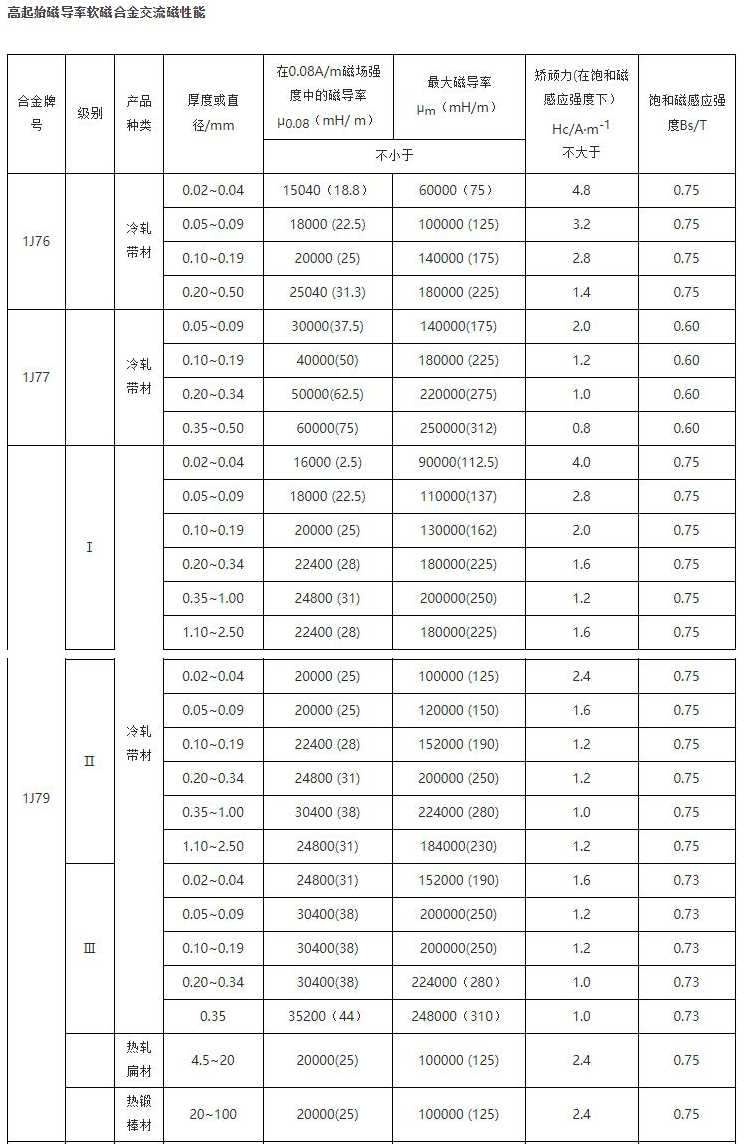

高起始磁導率軟磁合金交流磁性能

合金牌號	級別	產品種類	厚度/mm	當磁場強度峰值為0.1A/m時，在不同頻率下的彈性磁導率μm（mH/m）
				60Hz	400Hz	1KHz	10KHz
				不小于
1J79		冷軋帶材	0.02	-	-	14000（17.5）	10000（12.5）
			0.05	-	-	15040（18.8）	7520 （9.4）
			0.10	-	18000（22.5）	12000（15）	-
			0.20	-	10000（12.5）	6000（7.5）	-
			0.35	25	7040（8.8）	-	-
1J85		冷軋帶材	0.02	-	-	16000（20）	12000（15）
			0.05	-	-	25040（31.3）	9040（11.3）
			0.10	-	25040（31.3）	20000（25）	-
			0.20	-	19040（23.8）	8000 （10）	-
			0.35	38	10000（12.5）	-	-

退火狀態，在常溫下合金的機械性能：

合金狀態

抗拉強度

σb/MPa

伸長率

A5 %

硬度

1J79

≥560

≥35

≤205

四、1J79材料特性

1J79高飽和磁感應軟磁鐵鎳合金是含79-80%的鎳合金具有高的初始磁導率以及最大磁導率及低的矯頑力，1J79飽和磁感應強度大于0.75T，初始磁導率大于25mH/m,最大磁導率大于125mH/m,矯頑力小于2.4A/m

1J79的金相結構：1J79具有面心立方晶體結構，1J79合金為奧氏體組織

五、1J79應用領域

可以用于制造磁放大器，磁調控器，電流互感器，脈沖變壓器，電子表步進電機，高精度電腦，阻流圈，屏蔽罩等設備
